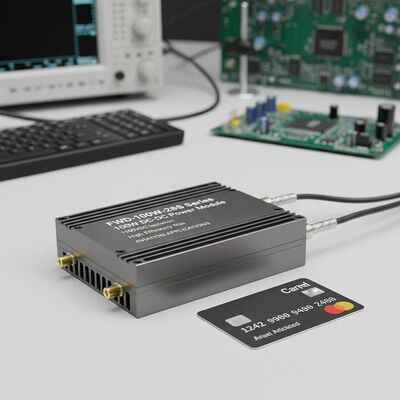

FWD-100W-28S Serisi 100W DC-DC Güç Modülü, havacılık uygulamaları için 1500VDC İzolasyon ve Ultra-kompak Boyutlu
| Menşe yeri | Çin |
|---|---|
| Marka adı | Forward |
| Model numarası | FWD-100W-28S Serisi |
| Min sipariş miktarı | 1 |
| Teslim süresi | 5-8 iş günü |
| Ödeme koşulları | L/C,T/T |
| Yetenek temini | 10000/yıl |
Ürün ayrıntıları
| Giriş (VDC) | 16~40V | Boyut | 35,4 × 25,1 × 12,7 mm |
|---|---|---|---|
| Sıcaklık döngüsü | -55~ + 125°C, 10 kez | ağırlık | 31g |
| soğutma yöntemi | Konveksiyon, cebri hava soğutma, iletim | Koruma | Neme dayanıklı, tuz spreyine dayanıklı, küflenmeye dayanıklı |
| Vurgulamak | FWD-100W-28S Havacılık DC-DC,Havacılık DC-DC Güç Modülü,100W Havacılık DC-DC Modülü |
||
Ürün Açıklaması

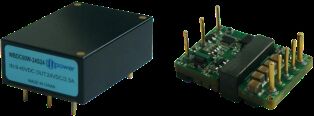

FWD-100W-28S Serisi 1/16 BRICK POWER SERIES 60W DC-DC POWER MODUL
Temel Özellikler
- Yüksek verimlilik: 90.3%
- Maksimum çıkış gücü: 100W'a kadar
- Giriş/çıkış yalıtımı: 1500VDC
- Ultra kompakt boyut: 35.4 * 25.1 * 12.7 mm
- Yüksek güvenilirlik: İç alüminyum ve tantalum elektrolitik kondansatör yok
- Aşırı akım, aşırı voltaj ve kısa devre koruması
- Uygulamalar: Endüstriyel kontrol, radar, ateş kontrolü, füze taşıyan, iletişim sistemleri
Model Özellikleri
| Model | Giriş (VDC) | Çıktı (VDC) | Çıktı Akımı | Ripple Vp-p | Verimlilik | Boyut |
|---|---|---|---|---|---|---|
| WBDC100W-28S3R3 | 16-40V | 3.3V | 20A | 80mV | % 88 | 35.4 çarpı 25.1 çarpı 12.7 |
| WBDC100W-28S05 | 16-40V | 5V | 20A | 80mV | % 88 | 35.4 çarpı 25.1 çarpı 12.7 |
| WBDC100W-28S08 | 16-40V | 8V | 125A | 100mV | % 89 | 35.4 çarpı 25.1 çarpı 12.7 |
| WBDC100W-28S012 | 16-40V | 12V | 8.33A | 100mV | 90%3 | 35.4 çarpı 25.1 çarpı 12.7 |
| WBDC100W-28S15 | 16-40V | 15V | 6.66A | 100mV | % 90 | 35.4 çarpı 25.1 çarpı 12.7 |
| WBDC100W-28S24 | 16-40V | 24V | 4.16A | 150mV | % 90 | 35.4 çarpı 25.1 çarpı 12.7 |
| WBDC100W-28S28 | 16-40V | 28V | 3.57A | 150mV | % 89 | 35.4 çarpı 25.1 çarpı 12.7 |
| WBDC100W-28S32 | 16-40V | 32V | 3.12A | 100mV | % 89 | 35.4 çarpı 25.1 çarpı 12.7 |
| WBDC100W-28S36 | 16-40V | 36V | 2.77A | 200mV | % 89 | 35.4 çarpı 25.1 çarpı 12.7 |
Önemli Notlar
Tüm veriler, aksi belirtilmedikçe, nominal giriş/çıkış, tam yük ve saf direnç yükü altında +25°C'de test edilir.
Özel voltaj çıkış gereksinimleri için bizimle iletişime geçin.
"N" işaretli modeller negatif mantığı, flange-R yapılandırmasını gösterir.
Sufiks artı M (-55 derece etkinleştirme) isimlendirme kuralları: N-R-M
Giriş parametreleri
| Girdi Parametresi | Not: | Min. | Tipik | En fazla. | Birim |
|---|---|---|---|---|---|
| Girdi voltaj aralığı | 28Vin | 16 | 28 | 40 | VDC |
| Girdi dalgalanma voltajı | Geçici (1s) | 50 | VDC | ||
| Voltajı aç. | 14 | 15 | 16 | VDC | |
| Voltajı kapat. | 13 | 14 | 15 | VDC | |
| Yük giriş akımı yok | 48Vin yük olmadan çıkış | 110 | mA | ||
| Giriş/çıkış filtreleme | π Tipi | Çok seviyeli | |||
| Mantığı etkinleştir | Pozitif mantık: Güç (Pin açık etkinleştir), Güç kapalı (Pin kısayol etkinleştir) Reddedici mantık: Kapat (Pin açık etkinleştir), Aç (Pin kısayol etkinleştir) |
||||
Genel Özellikler
| Genel Spesifikasyon | Not: | Min. | Tipik | En fazla. | Birim |
|---|---|---|---|---|---|
| Giriş/çıkış yalıtım voltajı | 1500 | VDC | |||
| Giriş/konut yalıtım voltajı | 1500 | VDC | |||
| Çıktı/ev izolasyon voltajı | 500 | VDC | |||
| İzolasyon direnci | DC500V | 100 | MΩ | ||
| Değişim sıklığı | 200 | 320 | 4000 | KHz | |
| Çalışma sıcaklığı | -40 | 100 | °C | ||
| Depolama sıcaklığı | -55 | 125 | °C | ||
| Koruma | Islaklığa, tuz püskürtmesine, küflere karşı | ||||
| Boyut | 35.4 çarpı 25.1 çarpı 12.7 | mm | |||
| Soğutma yöntemi | Konveksiyon, zorlu hava soğutması, iletkenlik | ||||
| Ağırlık | 31 | g | |||
Seçim Test Standartları
| Test Projesi | Yöntem | Test Durumu | Endüstriyel sınıf | Sınıf |
|---|---|---|---|---|
| İç görsel denetim | GJB548B, 2017.1 | % 100 | % 100 | |
| Yüksek sıcaklıkta depolama | GJB150.3A | +125°C, 48 saat | % 100 | |
| Düşük sıcaklıkta depolama | GJB150.3A | -55°C, 48 saat. | % 100 | |
| Sıcaklık döngüsü | GJB548B, 1010.1 | -55 ̊+125°C, 10 kat | % 100 | |
| Ara gerilim testi | - | Tc = +25°C | % 100 | |
| Yanma | Tc = +85°C, 48 saat | Rastgele kontrol | % 100 | |
| Son elektrik testi | Ürün özellikleri | -40°C, +25°C, +85°C (Tc) | % 100 | % 100 |
| Dış görsel denetim | GJB548B, 2009.1 | % 100 | % 100 |
Fiziksel Boyutlar
Boyut: 33.2mm (uzunluk) * 22.8mm (genişlik) * 9.1mm (yükseklik)
Pin Yapılandırması
| Pin | Simge | Görev |
|---|---|---|
| 1 | Vi- | Giriş negatif |
| 2 | EN | Kontrol sonu |
| 3 | Vi+ | Giriş pozitif |
| 4 | Vo+ | Verim pozitif |
| 5 | S+ | Algılama sonu pozitif. |
| 6 | Düzeltme | Voltaj ayarlama sonu |
| 7 | S- | Algılama sonu negatif. |
| 8 | - Evet. | Çıktı negatif |
