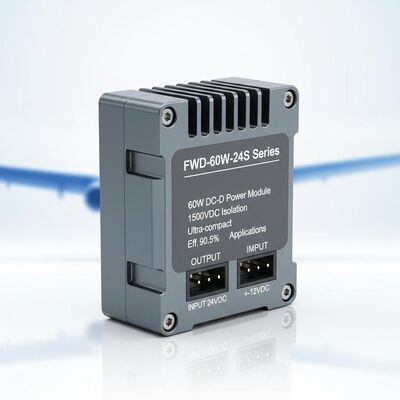

FWD-60W-24S Serisi 60W DC-DC Güç Modülü 1500VDC İzolasyonu, Ultra-kompak Boyut ve Havacılık Uygulamaları için Yüksek Verimlilik 90,5%
| Menşe yeri | Çin |
|---|---|
| Marka adı | Forward |
| Model numarası | FWD-60W-24S Serisi |
| Min sipariş miktarı | 1 |
| Teslim süresi | 5-8 iş günü |
| Ödeme koşulları | L/C,T/T |
| Yetenek temini | 10000/yıl |
Ürün ayrıntıları
| Giriş (VDC) | 9~40V | Boyut | 35,4 × 25,1 × 12,7 mm |
|---|---|---|---|
| Sıcaklık döngüsü | -55~ + 125°C, 10 kez | ağırlık | 31g |
| soğutma yöntemi | Konveksiyon, cebri hava soğutma, iletim | Koruma | Neme dayanıklı, tuz spreyine dayanıklı, küflenmeye dayanıklı |
| Vurgulamak | 1500VDC DC-DC Güç Modülü,Ultra Kompakt Boyutlu DC-DC Güç Modülü,Havacılık Uygulamaları DC-DC Güç Modülü |
||
Ürün Açıklaması

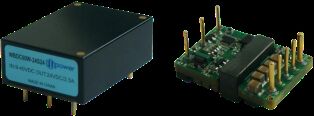

FWD-60W-24S Serisi 60W DC-DC Güç Modülü
FWD-60W-24S Serisi 1/16 BRICK GÜÇ SERİSİ 60W DC-DC GÜÇ MODÜLÜ, 1500VDC izolasyonlu ve zorlu havacılık uygulamaları için ultra kompakt tasarımlı.
Ana Özellikler
- Yüksek Verimlilik: %90,5
- Maksimum Çıkış Gücü: 60W'a kadar
- Giriş/Çıkış İzolasyonu: 1500VDC
- Ultra kompakt boyut: 35,4 × 25,1 × 12,7 mm
- Yüksek güvenilirlik: Dahili Alüminyum ve Tantalyum elektrolitik kapasitör yok
- Aşırı akım, aşırı voltaj ve kısa devre koruması
- Uygulamalar: Endüstriyel kontrol, radar, ateş kontrol, füze taşıyan, iletişim sistemleri
Model Özellikleri
| Model | Giriş (VDC) | Çıkış (VDC) | Çıkış Akımı | Dalgalanma Vp-p | Verimlilik | Boyut |
|---|---|---|---|---|---|---|
| WBDC60W-24S3R3 | 9-40V | 3,3V | 12A | 80mV | %87,5 | 35,4*25,1*12,7 |
| WBDC60W-24S05 | 9-40V | 5V | 12A | 80mV | %88 | 35,4*25,1*12,7 |
| WBDC60W-24S06 | 9-40V | 6V | 10A | 80mV | %88 | 35,4*25,1*12,7 |
| WBDC60W-24S08 | 9-40V | 8V | 7,5A | 100mV | %89 | 35,4*25,1*12,7 |
| WBDC60W-24S12 | 9-40V | 12V | 5A | 100mV | %90,5 | 35,4*25,1*12,7 |
| WBDC60W-24S15 | 9-40V | 15V | 4A | 100mV | %90 | 35,4*25,1*12,7 |
| WBDC60W-245S24 | 9-40V | 24V | 2,5A | 100mV | %88,5 | 35,4*25,1*12,7 |
| WBDC60W-24S28 | 9-40V | 28V | 2,14A | 100mV | %88,5 | 35,4*25,1*12,7 |
| WBDC60W-24S32 | 9-40V | 32V | 1,87A | 200mV | %89 | 35,4*25,1*12,7 |
| WBDC60W-24S36 | 9-40V | 36V | 1,66A | 200mV | %89 | 35,4*25,1*12,7 |
| WBDC60W-24S48 | 9-40V | 48V | 1,25A | 200mV | %88,5 | 35,4*25,1*12,7 |
Tüm veriler, aksi belirtilmedikçe, nominal giriş/çıkış, tam yük ve saf dirençli yük altında +25°C'de test edilmiştir.
Özel voltaj çıkış gereksinimleri için bizimle iletişime geçin.
"N" soneki olan modeller negatif mantığı, flanş-R konfigürasyonunu belirtir.
Sonek artı-M (-55 derece aktivasyon) adlandırma kuralları: N-R-M
Özel voltaj çıkış gereksinimleri için bizimle iletişime geçin.
"N" soneki olan modeller negatif mantığı, flanş-R konfigürasyonunu belirtir.
Sonek artı-M (-55 derece aktivasyon) adlandırma kuralları: N-R-M
Giriş Parametreleri
| Giriş Parametresi | Açıklama | Min | Tipik | Maks | Birim |
|---|---|---|---|---|---|
| Giriş voltaj aralığı | 24Vin | 9 | 24 | 40 | VDC |
| Giriş ani voltajı | Geçici (1s) | 50 | VDC | ||
| Açılma voltajı | 7,6 | 8,2 | 9 | VDC | |
| Kapanma voltajı | 6,7 | 7 | 8 | VDC | |
| Yüksüz giriş akımı | Çıkış yüksüz 24Vin | 65 | mA | ||
| Giriş/çıkış filtreleme | π Tipi | Çok seviyeli | |||
| Etkinleştirme mantığı | Pozitif mantık: Güç açık (Etkinleştirme pini açık), Güç kapalı (Etkinleştirme pini kısa devre) Negatif mantık: Güç kapalı (Etkinleştirme pini açık), Güç açık (Etkinleştirme pini kısa devre) |
Genel Özellikler
| Genel Özellik | Açıklama | Min | Tipik | Maks | Birim |
|---|---|---|---|---|---|
| Giriş/çıkış izolasyon voltajı | 1500 | VDC | |||
| Giriş/kasa izolasyon voltajı | 1500 | VDC | |||
| Çıkış/kasa izolasyon voltajı | 500 | VDC | |||
| İzolasyon direnci | DC500V | 100 | MΩ | ||
| Anahtarlama frekansı | 240 | 330 | 350 | kHz | |
| Çalışma sıcaklığı | -40 | 100 | °C | ||
| Depolama sıcaklığı | -55 | 125 | °C | ||
| Koruma | Neme dayanıklı, tuz spreyine dayanıklı, küfe dayanıklı | ||||
| Boyut | 35,4 * 25,1 * 12,7 | mm | |||
| Soğutma yöntemi | Konveksiyon, zorunlu hava soğutma, iletim | ||||
| Ağırlık | 31 | g |
Seçim Test Standartları
| Test Projesi | Yöntem | Test Koşulu | Endüstriyel Sınıf | Sınıf |
|---|---|---|---|---|
| Dahili görsel inceleme | GJB548B, 2017.1 | %100 | %100 | |
| Yüksek sıcaklık depolama | GJB150.3A | +125°C, 48sa | %100 | |
| Düşük sıcaklık depolama | GJB150.3A | -55°C, 48sa | %100 | |
| Sıcaklık döngüsü | GJB548B, 1010.1 | -55～+125°C, 10 kez | %100 | |
| Ara voltaj testi | - | Tc = +25°C | %100 | |
| Yanma testi | Tc = +85°C, 48sa | Rastgele kontrol | %100 | |
| Son elektriksel test | Ürün spesifikasyonu | -40°C, +25°C, +85°C (Tc) | %100 | %100 |
| Harici görsel inceleme | GJB548B, 2009.1 | %100 | %100 |
Fiziksel Boyutlar
Boyut: 33,2 mm (uzunluk) × 22,8 mm (genişlik) × 9,1 mm (yükseklik)
Pin Yapılandırması
| Pin | Sembol | İşlev |
|---|---|---|
| 1 | Vi- | Giriş negatif |
| 2 | EN | Kontrol ucu |
| 3 | Vi+ | Giriş pozitif |
| 4 | Vo+ | Çıkış pozitif |
| 5 | S+ | Algılama ucu pozitif |
| 6 | Trim | Voltaj ayarlama ucu |
| 7 | S- | Algılama ucu negatif |
| 8 | Vo- | Çıkış negatif |
