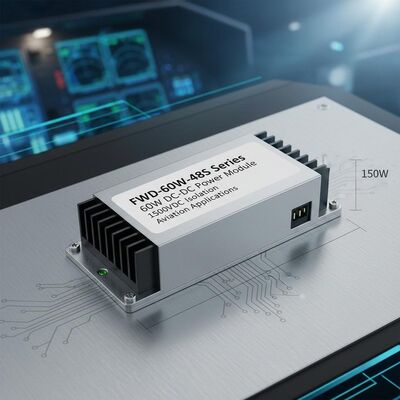

FWD-60W-48S Serisi 60W DC-DC Güç Modülü, havacılık uygulamaları için 1500VDC İzolasyon ve Ultra-kompak Boyutlu
| Menşe yeri | Çin |
|---|---|
| Marka adı | Forward |
| Model numarası | FWD-60W-48S Serisi |
| Min sipariş miktarı | 1 |
| Teslim süresi | 5-8 iş günü |
| Ödeme koşulları | L/C,T/T |
| Yetenek temini | 10000/yıl |
Ücretsiz numuneler ve kuponlar için bana ulaşın.
Naber:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.
xÜrün ayrıntıları
| Giriş (VDC) | 18~75V | Boyut | 35,4 × 25,1 × 12,7 mm |
|---|---|---|---|
| Sıcaklık döngüsü | -55~ + 125°C, 10 kez | Ağırlık | 31g |
| Soğutma yöntemi | Konveksiyon, cebri hava soğutma, iletim | Koruma | Neme dayanıklı, tuz spreyine dayanıklı, küflenmeye dayanıklı |
| Vurgulamak | 60W çıkış gücü DC-DC güç modülü,1500VDC İzolasyon Güç Modülü,Ultra kompakt boyutlu havacılık güç modülü |
||
Ürün Açıklaması
FWD-60W-48S Serisi 1/16 BRICK POWER SERIES 60W DC-DC POWER MODULER
Temel Özellikler
- Yüksek verimlilik: 90%
- Maksimum çıkış gücü: 60W'a kadar
- Giriş/çıkış yalıtımı: 1500VDC
- Ultra kompakt boyut: 35.4 * 25.1 * 12.7 mm
- Yüksek güvenilirlik: İç alüminyum ve tantalum elektrolitik kondansatör yok
- Aşırı akım, aşırı gerilim ve kısa devre koruması
- Uygulamalar: Askeri araştırma, Endüstriyel kontrol, radar, ateş kontrolü, füze taşıyan, iletişim sistemleri
Model Özellikleri
| Model | Giriş (VDC) | Çıktı (VDC) | Çıktı Akımı | Ripple Vp-p | Verimlilik | Boyut |
|---|---|---|---|---|---|---|
| WBDC60W-48S3R3 | 18-75V | 3.3V | 12A | 80mV | % 87 | 35.4 çarpı 25.1 çarpı 12.7 |
| WBDC60W-48S05 | 18-75V | 5V | 12A | 80mV | % 88 | 35.4 çarpı 25.1 çarpı 12.7 |
| WBDC60W-48S06 | 18-75V | 6V | 10A | 80mV | % 88 | 35.4 çarpı 25.1 çarpı 12.7 |
| WBDC60W-48S08 | 18-75V | 8V | 7.5A | 100mV | 88.50% | 35.4 çarpı 25.1 çarpı 12.7 |
| WBDC60W-48S12 | 18-75V | 12V | 5A | 100mV | % 90 | 35.4 çarpı 25.1 çarpı 12.7 |
| WBDC60W-48S15 | 18-75V | 15V | 4A | 100mV | % 90 | 35.4 çarpı 25.1 çarpı 12.7 |
| WBDC60W-48S24 | 18-75V | 24V | 2.5A | 100mV | % 89 | 35.4 çarpı 25.1 çarpı 12.7 |
| WBDC60W-48S28 | 18-75V | 28V | 2.14A | 100mV | % 89 | 35.4 çarpı 25.1 çarpı 12.7 |
| WBDC60W-48S48 | 18-75V | 48V | 1.25A | 200mV | % 89 | 35.4 çarpı 25.1 çarpı 12.7 |
Önemli Notlar
Tüm veriler, aksi belirtilmedikçe, nominal giriş/çıkış, tam yük ve saf direnç yükü altında +25°C'de test edilir.
Özel voltaj çıkış gereksinimleri için bizimle iletişime geçin.
"N" işaretli modeller negatif mantığı, flange-R yapılandırmasını gösterir.
Sufiks artı M (-55 derece etkinleştirme) isimlendirme kuralları: N-R-M
Giriş parametreleri
| Girdi Parametresi | Not: | Min. | Tipik | En fazla. | Birim |
|---|---|---|---|---|---|
| Girdi voltaj aralığı | 48Vin | 18 | 48 | 75 | VDC |
| Girdi dalgalanma voltajı | Geçici (1s) | 80 | VDC | ||
| Voltajı aç. | 16.5 | 17.2 | 18 | VDC | |
| Voltajı kapat. | 16.3 | 16.7 | 17 | VDC | |
| Yük giriş akımı yok | 48Vin yük olmadan çıkış | 50 | mA | ||
| Giriş/çıkış filtreleme | π Tipi | Çok seviyeli | |||
| Mantığı etkinleştir | Pozitif mantık: Güç (Pin açık etkinleştir), Güç kapalı (Pin kısayol etkinleştir) Negatif mantık: Aktarma (Açık düğmeyi etkinleştir), Aktarma (Kısayol düğmesini etkinleştir) | ||||
Genel Özellikler
| Genel Spesifikasyon | Not: | Min. | Tipik | En fazla. | Birim |
|---|---|---|---|---|---|
| Giriş/çıkış yalıtım voltajı | 1500 | VDC | |||
| Giriş/konut yalıtım voltajı | 1500 | VDC | |||
| Çıktı/ev izolasyon voltajı | 500 | VDC | |||
| İzolasyon direnci | DC500V | 100 | MΩ | ||
| Değişim sıklığı | 280 | 330 | 350 | KHz | |
| Çalışma sıcaklığı | -40 | 100 | °C | ||
| Depolama sıcaklığı | -55 | 125 | °C | ||
| Koruma | Islaklığa, tuz püskürtmesine, küflere karşı | ||||
| Boyut | 35.4 çarpı 25.1 çarpı 12.7 | mm | |||
| Soğutma yöntemi | Konveksiyon, zorlu hava soğutması, iletkenlik | ||||
| Ağırlık | 31 | g | |||
Seçim Test Standartları
| Test Projesi | Yöntem | Test Durumu | Endüstriyel sınıf | Askeri rütbe |
|---|---|---|---|---|
| İç görsel denetim | GJB548B, 2017.1 | % 100 | % 100 | |
| Yüksek sıcaklıkta depolama | GJB150.3A | +125°C, 48 saat | % 100 | |
| Düşük sıcaklıkta depolama | GJB150.3A | -55°C, 48 saat. | % 100 | |
| Sıcaklık döngüsü | GJB548B, 1010.1 | -55 ̊+125°C, 10 kat | % 100 | |
| Ara gerilim testi | - | Tc = +25°C | % 100 | |
| Yanma | Tc = +85°C, 48 saat | Rastgele kontrol | % 100 | |
| Son elektrik testi | Ürün özellikleri | -40°C, +25°C, +85°C (Tc) | % 100 | % 100 |
| Dış görsel denetim | GJB548B, 2009.1 | % 100 | % 100 |
Fiziksel Boyutlar
Boyut: 33.2mm (uzunluk) * 22.8mm (genişlik) * 9.1mm (yükseklik)
Pin Yapılandırması
| Pin | Simge | Görev |
|---|---|---|
| 1 | Vi- | Giriş negatif |
| 2 | EN | Kontrol sonu |
| 3 | Vi+ | Giriş pozitif |
| 4 | Vo+ | Verim pozitif |
| 5 | S+ | Algılama sonu pozitif. |
| 6 | Düzeltme | Voltaj ayarlama sonu |
| 7 | S- | Algılama sonu negatif. |
| 8 | - Evet. | Çıktı negatif |
