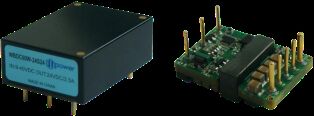

FWD-60W-48S DC Güç Modülü 1500 VDC İzolasyonu Uçuş Uygulamaları için Uygun Ultra Kompakt Boyut
| Menşe yeri | Çin |
|---|---|
| Marka adı | Forward |
| Model numarası | FWD-60W-48S Serisi |
| Min sipariş miktarı | 1 |
| Teslim süresi | 5-8 iş günü |
| Ödeme koşulları | L/C,T/T |
| Yetenek temini | 10000/yıl |
Ürün ayrıntıları
| Giriş (VDC) | 18~75V | Boyut | 35,4 × 25,1 × 12,7 mm |
|---|---|---|---|
| Sıcaklık döngüsü | -55~ + 125°C, 10 kez | ağırlık | 31g |
| soğutma yöntemi | Konveksiyon, cebri hava soğutma, iletim | Koruma | Neme dayanıklı, tuz spreyine dayanıklı, küflenmeye dayanıklı |
| Vurgulamak | 60 Watt DC DC Güç Modülü,Havacılık Uygulamalar DC DC Güç Modülü |
||
Ürün Açıklaması
FWD-60W-48S Serisi 1/16 BRICK GÜÇ SERİSİ 60W DC-DC GÜÇ MODÜLÜ
Ana Özellikler
- Yüksek Verimlilik: %90
- Maksimum Çıkış Gücü: 60W'a Kadar
- Giriş/Çıkış İzolasyonu: 1500VDC
- Ultra Kompakt Boyut: 35.4 * 25.1 * 12.7 mm
- Yüksek Güvenilirlik: Dahili Alüminyum ve Tantalyum elektrolitik kapasitör yok
- Aşırı akım, aşırı voltaj ve kısa devre koruması
- Uygulamalar: Endüstriyel kontrol, radar, ateş kontrol, füze taşıyan, iletişim sistemleri
Model Özellikleri
| Model | Giriş (VDC) | Çıkış (VDC) | Çıkış Akımı | Dalgalanma Vp-p | Verimlilik | Boyut |
|---|---|---|---|---|---|---|
| FWD-60W-48S3R3 | 18-75V | 3.3V | 12A | 80mV | %87 | 35.4*25.1*12.7 |
| FWD-60W-48S05 | 18-75V | 5V | 12A | 80mV | %88 | 35.4*25.1*12.7 |
| FWD-60W-48S06 | 18-75V | 6V | 10A | 80mV | %88 | 35.4*25.1*12.7 |
| FWD-60W-48S08 | 18-75V | 8V | 7.5A | 100mV | %88.50 | 35.4*25.1*12.7 |
| FWD-60W-48S12 | 18-75V | 12V | 5A | 100mV | %90 | 35.4*25.1*12.7 |
| FWD-60W-48S15 | 18-75V | 15V | 4A | 100mV | %90 | 35.4*25.1*12.7 |
| FWD-60W-48S24 | 18-75V | 24V | 2.5A | 100mV | %89 | 35.4*25.1*12.7 |
| FWD-60W-48S28 | 18-75V | 28V | 2.14A | 100mV | %89 | 35.4*25.1*12.7 |
| FWD-60W-48S48 | 18-75V | 48V | 1.25A | 200mV | %89 | 35.4*25.1*12.7 |
Önemli Notlar
Tüm veriler, aksi belirtilmedikçe, nominal giriş/çıkış, tam yük ve saf dirençli yük altında +25°C'de test edilmiştir.
Özel voltaj çıkış gereksinimleri için bizimle iletişime geçin.
N soneki olan modeller negatif mantık, flanş-R konfigürasyonunu belirtir.
Sonek artı-M (-55 derece aktivasyon) adlandırma kuralları: N-R-M
Giriş Parametreleri
| Giriş Parametresi | Açıklama | Min | Tipik | Maks | Birim |
|---|---|---|---|---|---|
| Giriş voltaj aralığı | 48Vin | 18 | 48 | 75 | VDC |
| Giriş ani voltajı | Geçici (1s) | 80 | VDC | ||
| Açılma voltajı | 16.5 | 17.2 | 18 | VDC | |
| Kapanma voltajı | 16.3 | 16.7 | 17 | VDC | |
| Yüksüz giriş akımı | Çıkış yüksüz 48Vin | 50 | mA | ||
| Giriş/çıkış filtreleme | π Tipi | Çok seviyeli | |||
| Etkinleştirme mantığı | Pozitif mantık: Güç açık (Etkinleştirme pini açık), Güç kapalı (Etkinleştirme pini kısa devre) Negatif mantık: Güç kapalı (Etkinleştirme pini açık), Güç açık (Etkinleştirme pini kısa devre) |
||||
Genel Özellikler
| Genel Özellik | Açıklama | Min | Tipik | Maks | Birim |
|---|---|---|---|---|---|
| Giriş/çıkış izolasyon voltajı | 1500 | VDC | |||
| Giriş/kasa izolasyon voltajı | 1500 | VDC | |||
| Çıkış/kasa izolasyon voltajı | 500 | VDC | |||
| İzolasyon direnci | DC500V | 100 | MΩ | ||
| Anahtarlama frekansı | 280 | 330 | 350 | kHz | |
| Çalışma sıcaklığı | -40 | 100 | °C | ||
| Depolama sıcaklığı | -55 | 125 | °C | ||
| Koruma | Neme dayanıklı, tuz spreyine dayanıklı, küfe dayanıklı | ||||
| Boyut | 35.4 * 25.1 * 12.7 | mm | |||
| Soğutma yöntemi | Konveksiyon, zorunlu hava soğutma, iletim | ||||
| Ağırlık | 31 | g | |||
Seçim Test Standartları
| Test Projesi | Yöntem | Test Koşulu | Endüstriyel Sınıf | Sınıf |
|---|---|---|---|---|
| Dahili görsel inceleme | GJB548B, 2017.1 | %100 | %100 | |
| Yüksek sıcaklık depolama | GJB150.3A | +125°C, 48sa | %100 | |
| Düşük sıcaklık depolama | GJB150.3A | -55°C, 48sa | %100 | |
| Sıcaklık döngüsü | GJB548B, 1010.1 | -55～+125°C, 10 kez | %100 | |
| Ara voltaj testi | - | Tc = +25°C | %100 | |
| Yanma testi | Tc = +85°C, 48sa | Rastgele kontrol | %100 | |
| Son elektriksel test | Ürün spesifikasyonu | -40°C, +25°C, +85°C (Tc) | %100 | %100 |
| Harici görsel inceleme | GJB548B, 2009.1 | %100 | %100 |
Fiziksel Boyutlar
Boyut: 33.2mm (uzunluk) * 22.8mm (genişlik) * 9.1mm (yükseklik)
Pin Yapılandırması
| Pin | Sembol | Fonksiyon |
|---|---|---|
| 1 | Vi- | Giriş negatif |
| 2 | EN | Kontrol ucu |
| 3 | Vi+ | Giriş pozitif |
| 4 | Vo+ | Çıkış pozitif |
| 5 | S+ | Algılama ucu pozitif |
| 6 | Trim | Voltaj ayarlama ucu |
| 7 | S- | Algılama ucu negatif |
| 8 | Vo- | Çıkış negatif |
