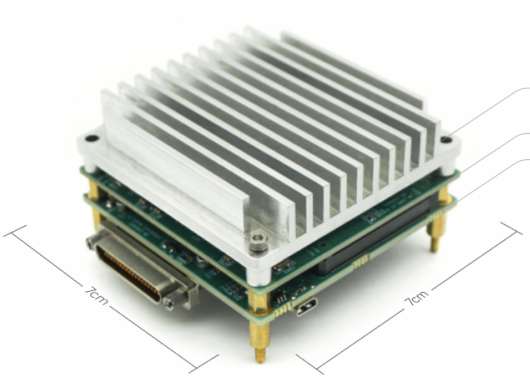

FWD-2.0 RK3588 8K Video Kodlaması 6 TOPS NPU ve Kızılötesi Kameralar için Çift Kanallı Video Girişi ile Görüntü İşleme Kartı
| Menşe yeri | Çin |
|---|---|
| Marka adı | Forward |
| Model numarası | FWD-2.0 RK3588 |
| Min sipariş miktarı | 1 |
| Teslim süresi | 5-8 İş Günü |
| Ödeme koşulları | T/T |
| Yetenek temini | 10000/yıl |
Ürün ayrıntıları
| Vurgulamak | RK3588 görüntü işleme kartı,8K video kodlama kartı,kızılötesi kamera video giriş kartı |
||
|---|---|---|---|
Ürün Açıklaması
FWD-2.0 RK3588 Uygun Maliyetli Görüntü İşleme Kartı
Kızılötesi Kameralar / Termal Görüntüleme Cihazları için Gömülü Görüntü İşleme Kartı
Ürüne Genel Bakış
Bu gömülü görüntü işleme kartı 70×70×17 mm boyutlarındadır ve bir ana işlemci çekirdek kartı (SOM) ve bir görüntü işleme taşıyıcı kartından oluşur. Çekirdek kart, Cortex-A76+A55 mimarisine dayalı sekiz çekirdekli 64 bit CPU ve 2,4 GHz'e kadar ana frekansa sahip, 8 nm LP işlemi üzerine kurulu Rockchip'in amiral gemisi RK3588 işlemcisini içeriyor. 6 TOPS bilgi işlem gücü sağlayabilen bir AI NPU'yu entegre eder ve ana akım derin öğrenme çerçevelerini destekler.
Kart, SDI dijital video ve PAL analog video için çift kanallı girişleri entegre ederken, hem SDI video hem de ağ video çıkışlarını destekler. Zengin yerleşik iletişim arayüzleriyle donatılmış olup, yüksek performanslı gömülü görüntü sistemleri için istikrarlı ve verimli video veri iletimi sağlar. Ürün, Linux (Ubuntu RootFS) ortamı altında çekirdek sürücü uyarlamasını tamamlayarak doğrudan uygulama katmanı geliştirmeye olanak tanıdı.
Uygulamalar
Çeşitli uygulama veya algoritmik yazılım programlarının konuşlandırılmasıyla bu görüntü işleme kartı, hedef gözlemlemeyi, nişan almayı ve keşif yapmayı kolaylaştıran, arayıcılar, bölmeler ve optoelektronik gimballer gibi cihazlara entegre edilen temel bir bileşen olarak hizmet eder.
Temel Özellikler
- SDI Dijital Video Yakalama:SDI dijital video sinyali yakalama özelliği ile donatılmıştır
- PAL Analog Video Yakalama:PAL analog video sinyali yakalama özelliği ile donatılmıştır
- Seri İletişim:Seri iletişim özelliği ile donatılmıştır
- Ağ İletişimi:Ağ iletişim yeteneği ile donatılmıştır
- C Tipi Arayüz ve Genişletme:Masaüstü sistem işlemleri için USB 3.1'i ve çevresel genişletmeyi destekleyen Type-C arayüzüne sahiptir
- HDMI Çıkışı:HDMI çıkış özelliği ile donatılmıştır
- Yapay Zeka Çıkarımı Çalışma Zamanı Ortamı:Üç çekirdekli mimariye ve 6 TOPS bilgi işlem gücüne sahip yerleşik yapay zeka çıkarım çalışma zamanı ortamı; INT4, INT8, INT16, FP16, BF16 ve TF32 dahil olmak üzere birden fazla veri hassasiyetini destekler
- Video Kodlama:H.265 ve H.264 gibi formatlarda video kodlamayı destekler
Çekirdek Donanım Yapılandırması
| Yapılandırma | Özellikler |
|---|---|
| İşlemci | Rockchip RK3588: Sekiz çekirdekli 64 bit büyük-küçük mimari (4x Cortex-A76 + 4x Cortex-A55) |
| NPU | 6 TOPS bilgi işlem gücü, üç çekirdekli mimari, INT4/INT8/INT16/FP16/BF16/TF32'yi destekler |
| GPU | ARM Mali-G610 MC4, OpenGL ES 1.1/2.0/3.1/3.2, Vulkan 1.1/1.2, OpenCL 1.1/1.2/2.0, Gömülü Yüksek Performanslı 2D Görüntü Hızlandırma Modülü |
| Multimedya | 8K@60FPS'ye kadar H.265/H.264/AV1/VP9/AVS2 video kod çözmeyi destekler; 8K@30FPS'ye kadar H.264/H.265 video kodlamasını destekler |
| Veri deposu | 8GB LPDDR4X |
| Dahili Depolama | 64GB eMMC |
| Depolamayı Genişlet | Standart SD kart yuvası, 128 GB'a kadar destekler |
| Yüksek Hızlı Arayüz | PCIe 3.0 / PCIe 2.0 / Type-C / USB 3.1 / USB 2.0'ı destekler |
Donanım Arayüzleri
| Arayüz | Özellikler | Tanım |
|---|---|---|
| Güç Kaynağı | DC 12V ±1V | Maksimum çalışma akımı 1,2A, tipik kullanım yaklaşık 0,5A; minyatür konnektör aracılığıyla beslenir |
| Video Girişi | 1*SDI | Dijital video girişi, 60 fps'de maksimum 1920x1080 çözünürlük, MCX tipi RF konektörleri kullanılarak |
| Video Girişi | 1*PAL | Analog video girişi, 720x576 @ 25 fps, MCX tipi RF konektörlerini kullanma |
| Video Girişi | 1 * SDI | 3G-SDI, HD-SDI |
| Video Çıkışı | 2*HDMI | Mikro Arayüz |
| internet | 1* Ethernet | Minyatür 1,25 konektör kullanan Gigabit otomatik anlaşmalı Ethernet bağlantı noktası |
| USB | 1 * USB3.1 | Tip-C |
| Seri Bağlantı Noktası | 3*RS422 1*RS232 |
Varsayılan iletim baud hızı: 115.200 bps UART |
Kart Özellikleri
Kurulum boyutları: 70 mm (U) × 70 mm (G) (konektörler hariç); yüksekliği 34 mm'yi aşmayan (ısı emici dahil). Kart boyutlarının şematik diyagramı Şekil 1'de gösterilmektedir. Donanım arayüzleri Şekil 2'de gösterilmektedir.
Çevresel Uyumluluk
Çalışma Sıcaklığı: -40°C ila +60°C
Yazılım Geliştirme Desteği
Bu ürün, Linux sistemine (varsayılan olarak Ubuntu dosya sistemiyle donatılmıştır) dayalı tüm temel çevre birimi sürücülerinin uyarlanmasını ve doğrulanmasını tamamlamıştır. Kullanıcılar, karmaşık düşük seviyeli sürücü endişeleri olmadan standart sistem çağrılarını kullanarak doğrudan uygulama katmanı geliştirmeyi gerçekleştirebilir.
Sürücü Yazılımı
- Çekirdek İşlemci Sürücüleri:RK3588'in uyarlanmış güç yönetimi, saat, kesme ve DMA denetleyicileri, CPU ve NPU bilgi işlem gücünün verimli şekilde planlanmasını sağlar
- Video Giriş Sürücüleri:
- SDI Sürücüsü:Yüksek çözünürlüklü SDI sinyallerinin istikrarlı yakalanmasını ve senkronizasyonunu destekleyen uyarlanmış dijital video alıcı çipi
- PAL Sürücüsü:Standart V4L2 cihaz düğümleri sağlayan, BT.656 arayüzü için uyarlanmış analog video kod çözücü çipi ve tamamlanmış zamanlama hizalaması
- Video Çıkış Sürücüsü:Uyarlanmış SDI verici çipi ve sağlanan görüntü aygıtı sürücüleri, video karesi akışını ve görüntülemeyi destekler
- Ağ Arayüzü Sürücüsü:Ağ video akışı (RTSP) akışını ve uzaktan komut kontrolünü destekleyen Uyarlanabilir Gigabit Ethernet
- İletişim Arayüzü Sürücüleri:Harici cihazlarla doğrudan kontrol ve veri etkileşimi için UART, I2C ve GPIO dahil uyarlanmış yerleşik arayüzler
Video Yakalama
Kart, farklı sensör bağlantı gereksinimlerini karşılamak için iki tür video giriş arayüzünü entegre eder:
- SDI Dijital Video Girişi:İlgili seri hale getirici/seri durumdan çıkarıcıya (SerDes) uyarlanmış sürücü, görüntü çerçevesi veri alımı için standart V4L2 arayüzü sağlar
- PAL Analog Video Girişi:Sinyal dönüştürme ve V4L2 çerçeve işleme için uyarlanmış analog video kod çözücü çipiyle analog kızılötesi (IR) girişi destekler
| Video Girişi | Koleksiyon Özellikleri | Renk Alanı |
|---|---|---|
| Görünür Işık Kamerası | 1920x1080@60fps 1920x1080@50fps 1920x1080@30fps | RGB24/NV12 |
| Kızılötesi Kamera | 720x576@25fps | RGB24 |
Algoritma Dağıtımı
Nesne algılama, sınıflandırma ve izleme dahil olmak üzere karmaşık görme görevleri için INT4/INT8/INT16/FP16 hibrit işlemlerini destekleyen üç çekirdekli NPU mimarisini entegre eder. RKNN modellerini yüklemek, girişleri/çıkışları yönetmek ve NPU'da çıkarım hesaplamalarını yürütmek için RKNN Çalışma Zamanı API'sini sağlar.
Hızlı başlangıç için çalışan algoritma örnekleri verilmiştir:
- Nesne Algılama:Yakalanan video akışlarında gerçek zamanlı nesne tespiti için YOLOv5 dağıtım örneği
- Nesne Takibi:Kaçırılan mesafe verilerine dayalı kapalı döngü kontrolü için entegre izleme algoritması örnekleri
- Video Akışlarıyla Entegrasyon:Örnek program, çıkarım için görüntü çerçevelerinin NPU'ya beslenmesini ve OSD işlevi aracılığıyla sonuçların üst üste bindirilmesini gösterir.
Not: Örnekler yalnızca mühendislik kılavuzu niteliğindedir; algoritmaların performansı veya etkinliği garanti edilmez.
Ürün Teslimatı Kontrol Listesi
| HAYIR. | Madde | Adet | Açıklama |
|---|---|---|---|
| 1 | Görüntü İşleme Kartı | 1 takım | |
| 2 | Soğutucu | 1 adet | |
| 3 | Güç Kablosu | 1 takım | Soket Modeli: J30JZLN37ZKWA000 Fiş Modeli: J30JZ/XN37TJCAL01 (200 mm kurşun telli fiş dahildir) Seri Kablo Ağ Kablosu |
| 4 | Mikro USB Kablosu | 2 adet | Sürücünün yanıp sönmesi için kullanılır |
| 5 | Video Giriş Kablosu | 2 adet | MCX-J3 Dik Açıdan BNC Erkek Adaptöre, 50Ω, 400mm |
| 6 | Video Çıkış Kablosu | 1 adet | MCX-J3 Dik Açıdan BNC Erkek Adaptöre, 50Ω, 400mm |
| 7 | C Tipi Kablo | 1 adet | USB Adaptörleri için |
| 8 | HDMI Kablosu | 1 adet | Mikro Arayüz |
| 9 | Kullanım Kılavuzu | 1 | Dijital Dosyalar (Örnek Kaynak Kodu Dahil) |
| 10 | Uygunluk Sertifikası | 1 | Kağıt belgeler |
