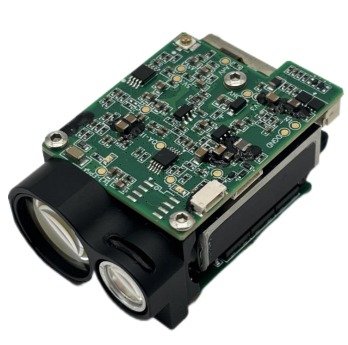

FW-ED03 1535nm Göz Güvenli Lazer Menzil Modülü
| Place of Origin | China |
|---|---|
| Marka adı | Forward |
| Model Number | FW-ED03 |
| Minimum Order Quantity | 1 set |
| Delivery Time | 5-8 work days |
| Payment Terms | L/C,T/T |
| Supply Ability | 100 pcs/year |
Ücretsiz numuneler ve kuponlar için bana ulaşın.
Naber:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.
xÜrün ayrıntıları
| Lazer dalga boyu | 1535±5nm | Lens çapı | Φ8mm |
|---|---|---|---|
| Alıcı lens çapı | Φ16mm | Değişen Doğruluk | ±2m |
| Aralık çözünürlüğü | ≤20 m | Diverjans açısı | ≤0.6 mrad |
| Vurgulamak | Lightweight Laser Ranging Module,Serial Port Program Updates Laser Rangefinder Module,Embedded Software Eye-safe Laser Module |
||
Ürün Açıklaması
FW-ED03 1535nm Göz Güvenli Lazer Mesafe Ölçme Modülünün Açıklamaları
FW-ED03 göz güvenli lazer mesafe ölçme modülü, kendi geliştirdiği 1535nm diyot pompalanmış katı hal mikroçip lazerini kullanır. 2.3m×2.3m boyutlarındaki NATO hedeflerinin mesafesini ölçme yeteneğine sahiptir ve ölçüm aralığı ≥3000m'dir. Boyutu ≤48×30.5×21 mm ve ağırlığı ≤32g'dir. Boyut olarak küçük olmasına rağmen işlevsel olarak güçlüdür. Ayrıca, seri port program güncellemelerini destekler ve çeşitli montaj seçenekleri ve elektriksel arayüzler (muhafaza hariç) sunar. El tipi taşınabilir cihazlara veya çok işlevli sistemlere entegrasyonunu daha da kolaylaştırmak için, modül gömülü yazılımla donatılmıştır. Bu ürün yaygın olarak lazer mesafe ölçme, İnsansız Hava Aracı (İHA), optik
podlar ve sınır izleme alanlarında kullanılır.FW-ED03 1535nm Göz Güvenli Lazer Mesafe Ölçme Modülünün Teknik Özellikleri
Lazer Dalga Boyu
|
1535±5nm
|
Göz Güvenliği
|
|
Sınıf 1
|
Iraksama Açısı
|
|
≤0.6mrad
|
Lazer Enerjisi
|
|
≥
|
100 μJFırlatma Lensi Çapı |
|
Φ8mm
|
Alıcı Lens Çapı
|
|
Φ16mm
|
Ölçüm Aralığı
|
| (Yansıtma %30; görünürlük ≥ 5km.)NATO hedefi(2.3m×2.3m) ≥3000m |
İnsan hedefi ölçümü(0.5m×1.7m) ≥1200m
Minimum Menzil
|
|
≤15 m
|
Mesafe Ölçme Doğruluğu
|
|
±2m
|
Mesafe Ölçme Frekansı
|
|
Tek, 1Hz ~10Hz
|
Çoklu hedef algılama sayısı
|
|
3 hedefe kadar
|
Yanlış Alarm Oranı
|
|
≤1%
|
Hassasiyet Oranı
|
|
≥98%
|
Pin-in-lead paket modeli
|
|
FWF08002-S06B13W5M
|
Besleme Gerilimi
|
|
DC 3~5 V
|
Bekleme Güç Tüketimi
|
|
≤1mW
|
Ağırlık
|
|
≤32±1
|
gBoyut (U×G×Y)
|
|
48×30.5×21mm
|
Çalışma Sıcaklığı
|
|
-40~
|
＋70℃Saklama Sıcaklığı
|
|
-55~
|
＋75℃Darbe Dayanımı
|
|
MIL-STD-810G test standardını karşılar
|
Dış Hat Boyutu (mm)
|
|
MIL-STD-810G test standardını karşılar
|
Dış Hat Boyutu (mm)
|
