Havacılık Parçalarının Açıklamaları:


AD7715, düşük frekanslı ölçüm uygulamaları için eksiksiz bir analog ön uçtur.Parça, bir dönüştürücüden doğrudan düşük seviyeli giriş sinyallerini kabul edebilir ve bir seri dijital sözcük çıkışı verir.16 bit'e kadar eksik kod performansı gerçekleştirmek için bir Σ-Δ dönüştürme tekniği kullanır.Giriş sinyali, bir analog modülatöre dayalı tescilli bir programlanabilir kazanç ön ucuna uygulanır.Modülatör çıkışı, çip üzerinde bir dijital filtre tarafından işlenir.Bu dijital filtrenin ilk çentiği, filtre kesme ve çıkış güncelleme oranının ayarlanmasına izin veren çip üzerindeki kontrol kaydı aracılığıyla programlanabilir.

AD7715, bir diferansiyel analog girişin yanı sıra bir diferansiyel referans girişine sahiptir.Tek bir kaynaktan (3 V veya 5 V) çalışır.0 mV - 20 mV, 0 mV - 80 mV, 0 V - 1,25 V ve 0 V - 2,5 V tek kutuplu giriş sinyali aralıklarını işleyebilir. Ayrıca ±20 mV, ±80 mV, ± çift kutuplu giriş sinyali aralıklarını işleyebilir. 1,25 V ve ±2,5 V. Bu iki kutuplu aralıklar, diferansiyel analog girişinin negatif girişine referanslıdır.Böylece AD7715, tek kanallı bir sistem için tüm sinyal koşullandırma ve dönüştürme işlemlerini gerçekleştirir.

AD7715, akıllı, mikrodenetleyici veya DSP tabanlı sistemlerde kullanım için idealdir.Üç telli çalışma için yapılandırılabilen bir seri arayüze sahiptir.Kazanç ayarları, sinyal polaritesi ve güncelleme hızı seçimi, giriş seri bağlantı noktası kullanılarak yazılımda yapılandırılabilir.Parça, parçanın kendisinde veya sistemdeki kazanç ve ofset hatalarını ortadan kaldırmak için kendi kendine kalibrasyon ve sistem kalibrasyon seçeneklerini içerir.

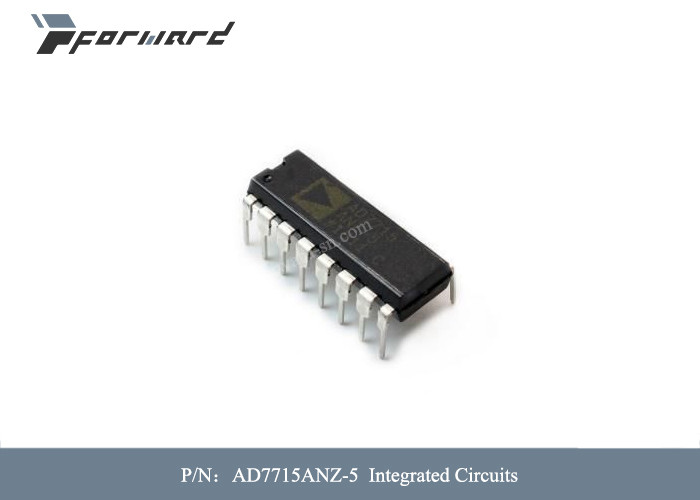

CMOS yapısı, çok düşük güç dağılımı sağlar ve güç kapatma modu, bekleme modundaki güç tüketimini tipik olarak 50 µW'a düşürür.Parça, 16 uçlu, 0,3 inç genişliğinde, plastik çift hat içi paketin (PDIP) yanı sıra 16 uçlu 0,3 inç genişliğinde küçük çerçeveli (SOIC_W) pakette ve 16 uçlu TSSOP paketinde mevcuttur.

Havacılık Parçalarının Özellikleri:

• AD7715, 3 V kaynaklarda ve 1 MHz ana saatte toplam besleme akımında 450 µA'den daha az tüketerek düşük güçlü sistemlerde kullanım için idealdir.Bekleme akımı 10 µA'dan azdır.
• Programlanabilir kazanç girişi, AD7715'in önemli miktarda sinyal koşullandırmayı ortadan kaldırarak doğrudan bir gerinim ölçerden veya dönüştürücüden gelen giriş sinyallerini kabul etmesine olanak tanır.
• AD7715, ara bağlantı hatlarının sayısını azaltan ve izole sistemlerde gereken optokuplör sayısını azaltan üç telli bir seri arayüze sahip mikrodenetleyici veya DSP işlemci uygulamaları için idealdir.Parça, çıkış güncelleme hızı, giriş kazancı, sinyal polaritesi ve kalibrasyon modları üzerinde yazılım kontrolüne izin veren çip üzerinde kayıtlar içerir.
• Parça, 16 bitlik eksik kod, ±%0,0015 doğruluk ve düşük rms gürültü ile mükemmel statik performans özelliklerine sahiptir.Uç nokta hataları ve sıcaklık kaymasının etkileri, sıfır ölçekli ve tam ölçekli hataları ortadan kaldıran çip üzerinde kalibrasyon seçenekleriyle ortadan kaldırılır.
