Havacılık Parçaları AD581SH Entegre Devreler Voltaj Çıkışı (Min/Sabit) 10V

                Havacılık Parçaları AD581SH Entegre Devreler Voltaj Çıkışı (Min/Sabit) 10V


Havacılık Parçalarının Açıklamaları:


AD581, 12 V ila 30 V arasında değişen düzenlenmemiş bir giriş seviyesinden hassas bir 10,00V çıkış sağlayan 3 pinli, sıcaklık telafili, monolitik, bant aralığı voltaj referansıdır. Lazer wafer kesimi (LWT), hem +25°C'deki başlangıç hatasını hem de sıcaklık katsayısını ayarlamak için kullanılır, bu da daha önce yalnızca pahalı hibritlerde veya fırın regüleli modüllerde bulunan yüksek hassasiyetli performansla sonuçlanır. AD581L'nin 5 mV başlangıç hatası toleransı ve 5 ppm/°C garantili sıcaklık katsayısı, monolitik bir voltaj referansında mevcuttur.

AD581'de kullanılan bant aralığı devre tasarımı, klasik Zener kırılma diyot tekniklerine göre çeşitli avantajlar sunar. En önemlisi, tam doğruluk ve düşük güçlü sistemler için önemli kararlılık elde etmek için harici bileşenlere gerek yoktur. Ek olarak, çıkış tampon amplifikatörü (10 mA'ya kadar sağlayabilen) dahil olmak üzere cihaza giden toplam besleme akımı tipik olarak 750 μA'dır. Bant aralığı tasarımının uzun vadeli kararlılığı, seçilmiş Zener referans diyotlarına eşdeğerdir.

AD581, harici bir hassas referans gerektiren 8, 10 veya 12 bitlik dijital-analog dönüştürücüler (DAC'ler) için referans olarak kullanılması önerilir. Cihaz ayrıca, ister ardışık yaklaşım ister entegre tasarımlar olsun, 14 bit doğruluğa kadar her türlü analog-dijital dönüştürücü (ADC) için idealdir ve genellikle standart kendi kendine yeten referansların sağladığından daha iyi performans sunabilir.

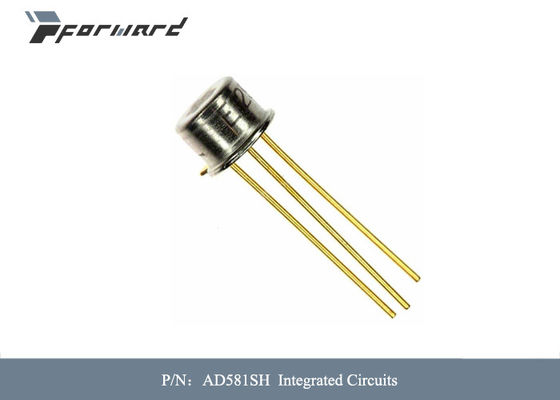

AD581J, AD581K ve AD581L, 0°C ila 70°C çalışma için; AD581S, AD581T ve AD581U, −55°C ila +125°C aralığı için belirtilmiştir. Tüm sınıflar, hermetik olarak kapatılmış 3 pinli bir TO-5 metal kutuya paketlenmiştir.

Havacılık Parçalarının Özellikleri:

• Hem başlangıç doğruluğunun hem de sıcaklık katsayısının lazerle ayarlanması, harici bileşenler kullanılmadan sıcaklık boyunca çok düşük hatalarla sonuçlanır. AD581L, 0°C ila 70°C arasında 10.000 V'dan sapması en fazla ±7.25 mV iken, AD581U, −55°C ila +125°C arasında harici ayarlamalar olmadan ±15 mV maksimum toplam hatayı garanti eder.
• Lazer kesimi, bireysel çipler halinde ayrılmadan önce wafer üzerinde yapıldığından, AD581, kullanım kolaylığı, gerekli harici ayarlamaların olmaması ve doğal yüksek performansı nedeniyle hibrit tasarımcıları için son derece değerlidir.
• AD581, tek bir harici dirençle düzenlenmemiş beslemeye bağlanarak hassas bir −10 V referansı sağlamak için 2 pinli Zener modunda da çalıştırılabilir. Bu moddaki performans, standart 3 pinli yapılandırmanın performansına neredeyse eşittir.
• Bant aralığı konseptini kullanan gelişmiş devre tasarımı, AD581'in 13 V'a kadar düşen düzenlenmemiş bir giriş voltajıyla tam performans vermesini sağlar. Harici bir dirençle, cihaz 11,4 V kadar düşük bir besleme ile çalışır. 5. AD581, MILSTD-883 ile uyumlu versiyonlarda mevcuttur. Ayrıntılı özellikler için veri sayfasına bakın.
