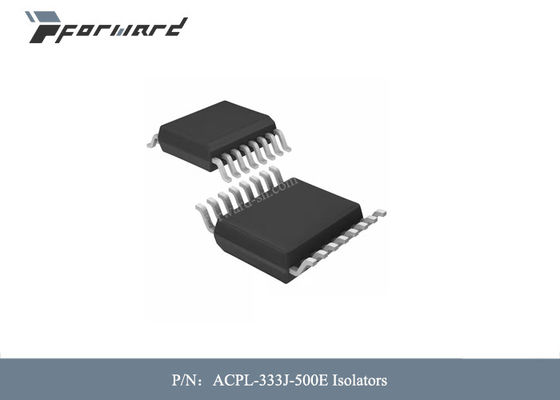

Havacılık Parçaları ACPL-333J-500E Geçiş Anahtarları İzolatörler Gerilim İzolasyonu 5000Vrms
| Model numarası | ACPL-333J-500E |
|---|---|
| Min sipariş miktarı | 1 parça |
| Fiyat | pazarlık edilebilir |
| Ambalaj bilgileri | Kutular |
| Ödeme koşulları | Akreditif, T/T |
Ücretsiz numuneler ve kuponlar için bana ulaşın.
Naber:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.
xÜrün ayrıntıları
| üretici firma | Broadcom Sınırlı | Ortak Mod Geçici Bağışıklık (Min.) | 15kV/µs |
|---|---|---|---|
| Gerilim - İzolasyon | 5000 Vrms | Yayılma Gecikmesi tpLH / tpHL (Maks) | 250ns, 250ns |
| Darbe Genişliği Bozulması (Maks.) | 100ns | Yükselme / Düşme Süresi (Tip) | 50ns, 50ns |
| Akım - Çıkış Yüksek, Düşük | 2A, 2A | ||
| Vurgulamak | İzolatörler Havacılık Parçaları,5000Vrms Havacılık Parçaları |
||
Ürün Açıklaması
Havacılık Parçaları ACPL-333J-500E Geçiş Anahtarları İzolatörler Gerilim İzolasyonu 5000Vrms
Havacılık Parçalarının Açıklamaları:
ACPL-333J, gelişmiş bir 2,5 A çıkış akımı, kullanımı kolay, akıllı kapı sürücüleri olup, IGBT VCE arıza korumasını kompakt, uygun maliyetli ve uygulaması kolay hale getirir.Entegre VCE algılama, düşük voltaj kilitleme (UVLO), "yumuşak" IGBT kapatma, izole açık kollektör arıza geri bildirimi, aktif Miller kenetleme ve Otomatik arıza sıfırlama gibi özellikler, maksimum tasarım esnekliği ve devre koruması sağlar.
ACPL-333J, bir AlGaAs LED'i içerir.LED, bir güç çıkış aşamasına sahip entegre bir devreye optik olarak bağlanmıştır.ACPL-333J, motor kontrol invertör uygulamalarında kullanılan sürüş gücü IGBT'leri ve MOSFET'ler için idealdir.Bu optokuplörler tarafından sağlanan voltaj ve akım, onları 1200 V ve 150 A'ya kadar derecelendirmelere sahip IGBT'leri doğrudan sürmek için ideal hale getirir. Daha yüksek derecelendirmelere sahip IGBT'ler için, ACPL-333J, IGBT geçidini çalıştıran ayrı bir güç aşamasını sürmek için kullanılabilir. .ACPL-333J, VIORM = 1414 VPEAK yalıtım voltajına sahiptir.
Havacılık Parçalarının Özellikleri:
• 2,0 A minimum tepe çıkış akımı
• Sıcaklık aralığında 250 ns maksimum yayılma gecikmesi
• 1,7A Active Miller Clamp.Clamp pimi, kullanılmadığında VEE'ye kısa devre
• Desatürasyon Tespiti
• Histerezisli Düşük Gerilim Kilitleme Koruması (UVLO)
• Açık Kollektör Yalıtılmış arıza geri bildirimi
• "Yumuşak" IGBT Kapatma
• Sabit susturma süresinden sonra Otomatik Hata Sıfırlama, tipik 26ms
• SO-16 paketinde mevcuttur
• 100 ns maksimum darbe genişliği bozulması (PWD)
• VCM = 1500 V'ta 50 kV/µs minimum ortak mod reddi (CMR)
• ICC(maks) < 5 mA maksimum besleme akımı
• Geniş VCC çalışma aralığı: 15 V ila 30 V aşırı sıcaklık aralığı
• Geniş çalışma sıcaklığı aralığı: –40°C ila 105°C
• Güvenlik onayları:
UL onayı, 1 dakika için 5000 VRMS, CSA onayı,
IEC/EN/DIN-EN 60747-5-5 onayı VIORM = 1414 VPEAK
Havacılık Parçalarının Özellikleri:
| TİP | TANIM |
| Kategori | |
| Mfr | Broadcom Sınırlı |
| Seri | - |
| paket |
Bant ve Makara (TR) Kesik Bant (CT) Digi-Reel® |
| ürün durumu | Aktif |
| teknoloji | Optik Kaplin |
| Kanal Sayısı | 1 |
| Gerilim - İzolasyon | 5000 Vrms |
| Ortak Mod Geçici Bağışıklık (Min.) | 15kV/µs |
| Yayılma Gecikmesi tpLH / tpHL (Maks) | 250ns, 250ns |
| Darbe Genişliği Bozulması (Maks.) | 100ns |
| Yükselme / Düşme Süresi (Tip) | 50ns, 50ns |
| Akım - Çıkış Yüksek, Düşük | 2A, 2A |
| Akım - Tepe Çıkışı | 2.5A |
| Voltaj - İleri (Vf) (Tip) | 1.6V |
| Akım - DC İleri (Eğer) (Maks) | 25mA |
| Gerilim - Çıkış Beslemesi | 15V ~ 30V |
| Çalışma sıcaklığı | -40°C ~ 105°C |
| Montaj tipi | Yüzey Montajı |
| Paket / Kasa | 16-SOIC (0.295", 7.50mm Genişlik) |
| Tedarikçi Cihaz Paketi | 16-SO |
| Onay Kuruluşu | CSA, IEC/EN/DIN, UR |
| Temel Ürün Numarası | ACPL-333 |
